PAHAT TANGAN

Pahat tangan juga disebut dengan pahat dingin, karena pahat inidigunakan untuk melakukan pemotongan benda kerja dalam keadaandingin. Pahat tangan juga dapat digunakan untuk melakukanpemotongan panas, artinya pahat tersebut khusus dibuat untukmelakukan pemotongan pada saat bahan dalam keadaan panas,seperti pada bengkel tempa.
Untuk lebih jelasnya bisa download di sini:

PALU (HAMMER)

Palu merupakan alat tangan yang sudah yang lama ditemukan orang dan sudah sejak lama dipergunakan dalam bengkel dalam seluruh kegiatan pekerjaan umat manusia. Ukuran palu ditentukan oleh beratdari kepala palu, seperti palu 250 gr, 500 gr, 1000 gr dan bahkan palu dengan berat 10 kg. Dengan demikian pemakaian palu sangat bervariasi sesuai dengan jenis kegiatan pekerjaan
Untuk mengenal lebih jauh mengenai berbagai macam palu, bisa di download d sini:

PALU.ppt

GERGAJI TANGAN

Gergaji tangan adalah alat potong yang banyak dipergunakan padabengkel kerja bangku dan kerja mesin. Gergaji tangan adalah peralatan utama dalam bengkel, karena fungsi alat ini adalah untuk mempersiapkan bahan bakal yang akan dikerjakan atau dibuat benda kerja. Prinsip kerja dari gergaji tangan adalah langkah pemotongan kearah depan, sedang langkah mundur mata gergaji tidak melakukan pemotongan

Untuk lebih jelas mengenai berbagai macam gergaji bisa di download di sini:

PENGGORES & PENITIK

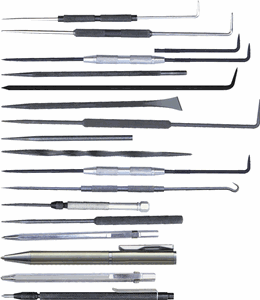

Penitik & penggores adalah alat yang di gunakan untuk membuat tanda, baik tanda untuk pengeboran maupun tanda batas berupa garis yang biasa di gunakan pada kerja bangku.
untuk lebih mengenal jenis2 penitik dan penggores, silakan download link di bawah ini:

RAGUM

Ragum berfungsi untuk menjepit benda kerja secara kuat dan benar,artinya penjepitan oleh ragum tidak boleh merusak benda kerja.Dengan demikian ragum harus lebih kuat dari benda kerja yangdijepitnya. Untuk menghasilkan penjepitan yang kuat maka pada mulutragum/rahangnya dipasangkan baja berigi sehingga benda kerja dapatdijepit dengan kuat. Rahang-rahang ragum digerakkan oleh batang ulir yang dipasangkan pada rumah ulir. Apabila batang ulir digerakkan/diputar searah jarum jam, maka rahang ragum akan menutup, tetapi bila diputar berlawanan dengan arah jarum jam maka rahang ragum akan membuka.

Untuk lebih jelasnya, file bisa di download di bawah ini:

KIKIR (FILE)

Mengikir adalah salah satu kegiatan meratakan dan menghaluskan permukaan benda kerja hingga mencapai ukuran, kerataan dan kehalusan tertentu dengan menggunakan kikir yang dilakukan dengan tangan.
bagi yang membutuhkan materi mengenai kikir, bisa di download di bawah ini :

TAP & SNEI

Tap

Tap adalah peralatan yang digunakan untuk pembuatan ulir pada suatu benda kerja. Sebelum benda tersebut di ulir, terlebihdahulu benda tersebut dilubangi dengan menggunakan mesinbor. Ukuran diameter lubang tergantung pada besar diameter ulir yang akan dibuat.Bentuk tap dibuat secara khusus di mana ulir-ulir mata potongdibuat secara presisi. Bahan untuk pembuatan tap adalah bajaperkakas baja potong cepat. Setelah tap dibentuk kemudiandikeraskan dan ditempering.

Snei

Snei adalah alat untuk membuat ulir. Bentuk snei menyerupaimur tetapi ulirnya merupakan mata potong. Gigi-gigi ulir setelahdibentuk kemudian dikeraskan dan temper agar dia mampumelakukan pemotongan terhadap benda kerja. Pada prosespembuatan uir, snei dipegang oleh tangkai snei.Snei yang biasanya digunakan untuk pembuatan ulir adalah sneipejal dan snei bercelah

untuk lebih jelasnya mengenai Tap & Snei, bisa di download di bawah ini, file dalam bentuk power point tinggal di pilih aja :

ebook pemesinan

Buku mempunyai pengetahuan dasar tentang prinsip konversi energi dan
mesin-mesinnya. Buku ini memaparkan teori dasar konversi energi dan
ditambah dengan penjelasan kontruksi-kontruksi mesin pada setiap bab.
Pada bab-bab awal dipaparkan tentang dasar-dasar kejuruan serta ilmuilmu
dasar meliputi mekanika fluida, termodinamika, perpindahan panas.
Penjelasan pada setiap bab dilengkapi dengan gambar-gambar dan
diagram untuk mempermudah pemahaman siswa.
Uraian per bagian mengacu pada standar kompetensi dalam
Kurikulum Tingkat Satuan Pendidikan (KTSP) Sekolah Menengah
Kejuruan (SMK) khususnya bidang keahlian Teknik Mesin. Penjelasan
ditekankan pada konsep dasar, mulai dari sejarah perkembngan sampai
teknologi terbaru yang ada. Pembuktian secara kuantitatif terhadap
konsep-konsep konversi energi dibatasi. Siswa dalam membaca buku ini
diarahkan hanya untuk melogika teori dasar dengan tujuan
mempermudah pemahaman.
Konsep konversi energi diuraikan dengan membahas
terlebih dahulu teori yang mendasari. Untuk pompa, kompresor dan turbin
air teori dasar yang diuraikan adalah sama, yaitu penerapan mekanika
fluida. Pada mesin-mesin kalor, motor bakar, turbin gas, dan turbin uap,
teori yang mendasari adalah termodinamika, mekanika fluida, dan
perpindahan panas.
Untuk melengkapi paparan konsep-konsep dasar pada
setiap bab diberikan contoh-contoh aplikasinya. Fokus pembahasan di
dalam buku ini adalah mesin-mesin yang mengkonversi sumber-sumber
energi yang tersedia di alam untuk menghasilkan energi yang dapat
dimanfaatkan. Mesin-mesin pompa dan kompresor, dibahas detail dalam
buku ini karena mesin-mesin tersebut dianggap sebagai alat bantu untuk
pengoperasian mesin-mesin konversi. Selanjutnya dibahas tentang
mesin–mesin panas, seperti motor bakar, turbin gas, dan turbin uap.
Pada bagian akhir buku dibahas tentang turbin air, refrigerasi dan
pengkondisian udara,

ada bnyak lagi buku yang membahas hal serupa, semuanya bisa di download di sini;
1.ebook teknik mesin
2.SMK 12 Teknik mesin sunyoto
3.SMK 10 Teknik mesin widarto
4.SMK 12 Teknik mesin wirawan
5.SMK 1O Teknik mesin sunyoto

pemesinan dasar

Proses pemesinan merupakan suatu proses yang digunakan untuk membuat komponen mesin yang berasal dari logam, umumnya komponenmesin adalah logam yang berasal dari proses penuangan(casting ) dan proses pengolahan bentuk(metal forming).

Dengan menggunakan mesin perkakas, bahan tersebut dapat dirubah bentuk dan ukurannya dengan carameraut atau memotong.Pada proses pembuatan mesin penghancur endapan sari pati ubimenjadi tepung tapioka digunakan mesin perkakas konvensional. Tetapi perlu dipahami dahulu lima elemen dasar pada proses pemesinan yaitu,

1. Kecepatan potong (cutting speed ): v (mm/min)

2. Kecepatan makan (feeding speed ): Vf(mm/min)

3. Kedalaman potong (depth of cut ): a(mm)

4. Waktu pemotongan (cutting time): tc(min)

5. Kecepatan penghasilan geram(rate of metal removal ) : z (cm3/mm)
